在試驗機中，引伸計和它有著密切的關系。引伸計可分為軸向引伸計、橫向引伸計、夾式引伸計三種，具體如下：

引伸計是感受試件變形的傳感器，應變計式的引伸計由于原理簡單、安裝方便，目前是廣泛使用的一種類型。引伸計按測量對象，可分為軸向引伸計、橫向引伸計、夾式引伸計。

徑向引伸計：用于檢測標準試件徑向收縮變形，它與軸向引伸計配合用來測定泊松比，它將徑向變形(或橫向某一方向的變形)變換成電量，再通過二次儀表測量、記錄或控制另一設備。

夾式引伸計：用于檢測裂紋張開位移。夾式引伸計是斷裂力學實驗中最常用的儀器之一，它較多用在測定材料斷裂韌性實驗中。精度高，安裝方便、操作簡單。試件斷裂時引伸計能自動脫離試件，適合靜、動變形測量。

一、引伸計規格：距-兩刀口初始間距

量程-伸長量

WDW-100引伸計：標距=50mm,量程=10mm(20%)

CSS-2210 引伸計：標距=50mm,量程=5mm(10%)

二、引伸計結構及工作原理 ：

應變片、變形傳遞桿、彈性元件、限位標距桿、刀刃和夾緊彈簧等。測量變形時, 將引伸計裝卡于試件上, 刀刃與試件接觸而感受兩刀刃間距內的伸長,通過變形桿使彈性元件產生應變, 應變片將其轉換為電阻變化量, 再用適當?shù)臏y量放大電路轉換為電壓信號。

三、引伸計使用方法

1、對于WDW-100配引伸計，首先將標距卡插入到限位桿和變形傳遞桿之間;對于CSS2210配引伸計，首先將定位銷插入定位孔內;

2、用兩個手指夾住引伸計上下端部，將上下刀口中點接觸試件(試件測量部位)，用彈簧卡或皮筋分別將引伸計的上下刀口固定在試件上;

3、對于WDW-100配引伸計：取下標距卡;對于CSS2210配引伸計：取下定位銷;(切記：實驗前必須檢查，以免造成引伸計損壞)

4、在試驗機控制軟件〖實驗條件選擇〗界面，對于WDW100選擇變形測量方式：引伸計;對于CSS-2210選擇曲線跟蹤方式是載荷-變形曲線;

5、引伸計信號顯示調零;

6、根據測量變形的大小選擇放大器衰減檔。

CSS-2210引伸計安裝前后

按試驗力分為:

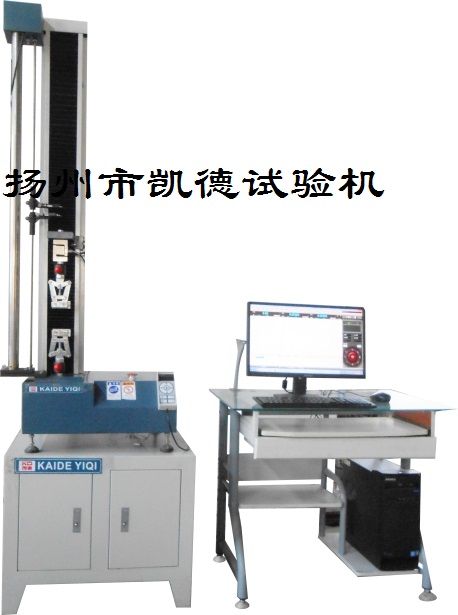

5KG.100KG.500KG,1T 2T .3T,5T.10噸,20噸,30噸,50噸,60噸,100噸,200噸,300噸,500噸,1000噸萬能材料試驗機。一般情況，橡膠廠家力量選為1T以下,金屬廠家選10T.銅棒鋁管力量較大.
